Automatische Pulverbeschichtungskabinen

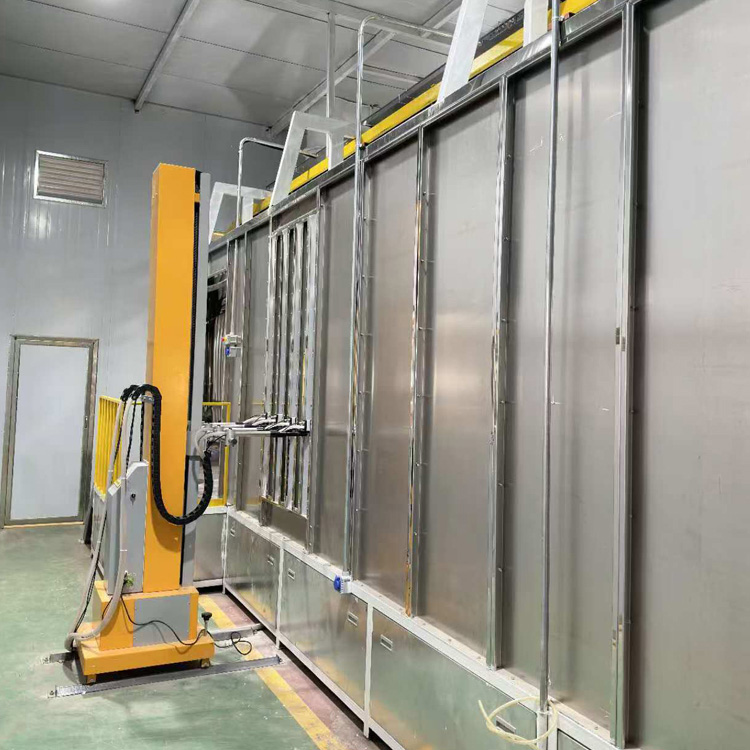

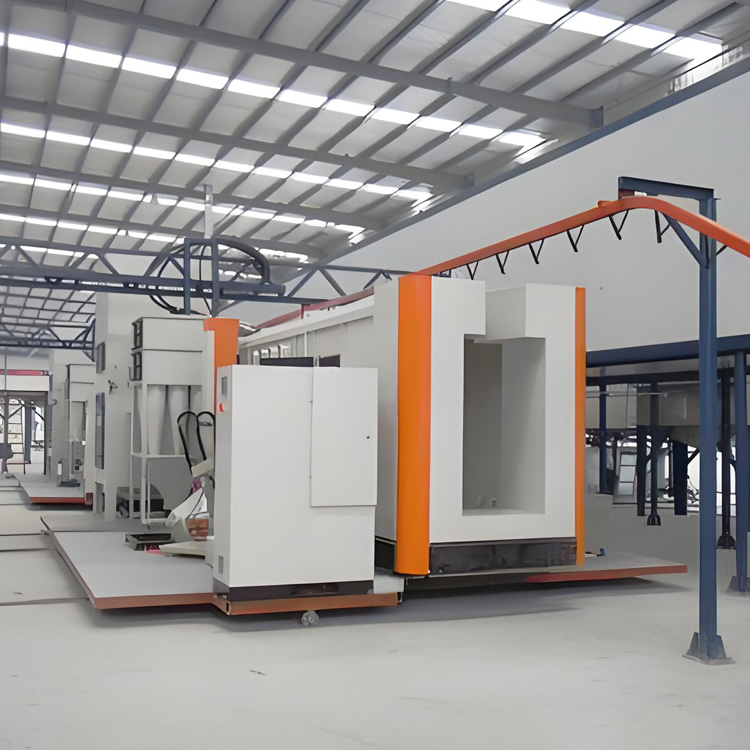

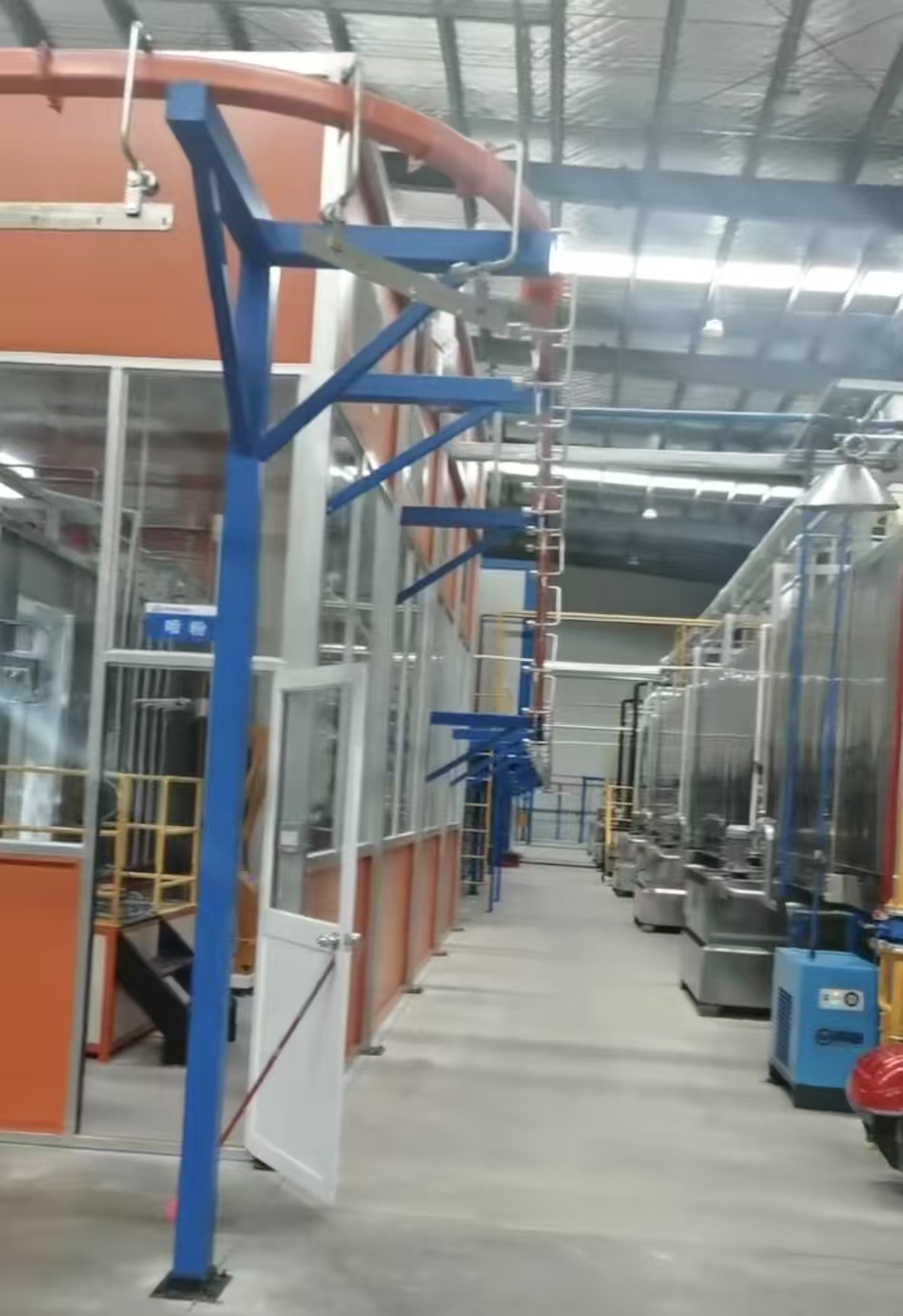

Die automatische Pulverbeschichtungskabine ist für automatische Linien konzipiert, bei denen ein Förderband die Teile in die Kabine befördert. Die Kabine verfügt auf jeder Seite über Öffnungen für die Hubgeräte und kann auch über Lackiererpfosten verfügen, an denen der Lackierer mit seiner manuellen Pulverbeschichtungspistole stehen und die unlackierten Teile (falls vorhanden – dies hängt vom Schwierigkeitsgrad der Geometrie ab) korrigieren kann, um eine bessere Endbearbeitung zu erzielen.

Pulverbeschichtung wird für viele Anwendungen zunehmend als bevorzugtes Veredelungsverfahren akzeptiert. Immer strengere Umweltvorschriften, steigende Kosten in allen Bereichen und Forderungen der Verbraucher nach besserer Qualität und langlebigeren Produkten gehören zu den Herausforderungen, denen sich die Veredler von heute gegenübersehen. Pulverbeschichtungen bieten eine Lösung für diese und andere Herausforderungen. Bei der Pulverbeschichtung handelt es sich um die Technik, trockene Farbe auf das Bauteil aufzutragen.

Der Pulverlack wird normalerweise mithilfe eines Pulverzufuhrsystems und einer Pistole aufgetragen, um das Pulver elektrostatisch aufzuladen und auf das Teil zu sprühen. Bei einigen Anwendungen wird das zu beschichtende Teil in ein Wirbelbett aus Pulver getaucht. Das beschichtete Teil wird dann in einem Ofen oder über Infrarotplatten erhitzt, um den Lack zu schmelzen und auszuhärten. Während des Aushärtungsprozesses wird eine chemische Vernetzungsreaktion ausgelöst, die den Pulverlacken viele ihrer gewünschten Eigenschaften verleiht.

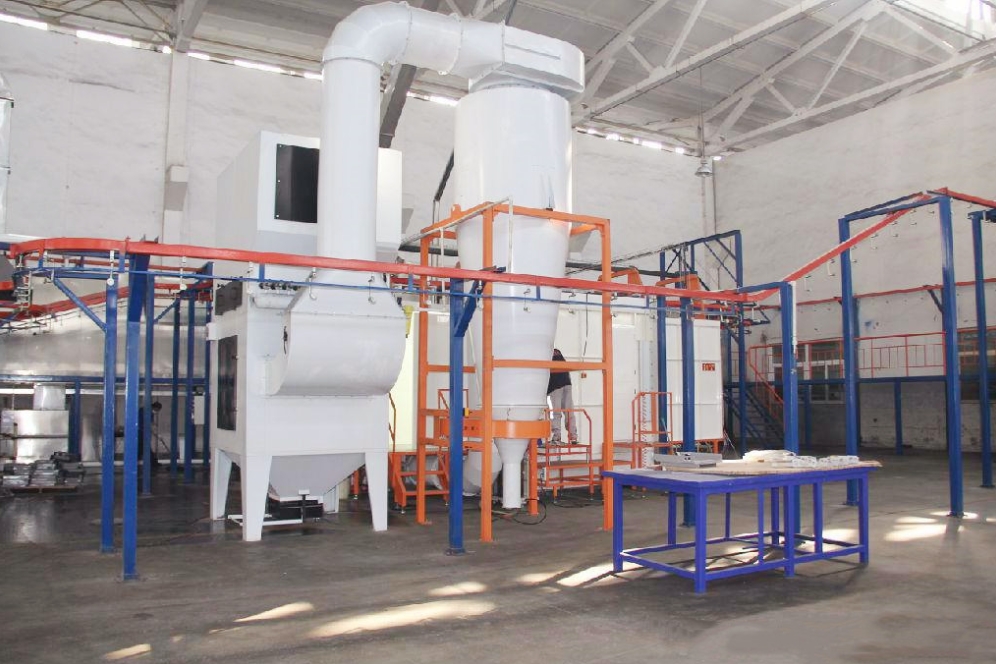

Automatische Pulverbeschichtungskabinen sind mit Zyklonen und einer Nachfiltergruppe ausgestattet, die die Pulverpartikel filtern, die durch den Zylon in die Absaugbox fliegen.

Bei einem Zyklon handelt es sich um ein kegelförmiges Gerät, bei dem die Luft mit den umherfliegenden Pulverpartikeln von oben einströmt und im Inneren zirkuliert. Diese Luftzirkulation trägt dazu bei, dass sich die schweren Partikel (z. B. Pulverpartikel) absetzen und im Zyklon absetzen und von einem Pulverinjektor zurück zur Pulverbeschichtungskabine transportiert werden. Dieser Pulverlackinjektor arbeitet nach dem Venturi-Prinzip und arbeitet mit Druckluft.

Herstellung der automatischen Pulverbeschichtungskabine

Die Herstellung einer automatischen Pulverbeschichtungskabine ist ein komplexer Prozess, der eine Vielzahl von Schritten umfasst. Hier ist ein allgemeiner Überblick über den Prozess:

1. Design und Technik

Der erste Schritt bei der Herstellung einer automatischen Pulverbeschichtungskabine ist die Konstruktion der Kabine. Dabei wird ein detaillierter Plan erstellt, der die Abmessungen des Standes, die Lage der verschiedenen Komponenten und die zu verwendenden Materialien festlegt. Das Design muss die spezifischen Bedürfnisse des Kunden berücksichtigen, wie z. B. die Art der zu beschichtenden Teile, das Volumen der zu beschichtenden Teile und die gewünschte Oberfläche.

2. Herstellung

Sobald der Entwurf fertig ist, wird der Stand gefertigt. Dazu gehört das Schneiden und Schweißen der Metallkomponenten der Kabine, die Installation der Elektro- und Sanitärsysteme sowie der Zusammenbau der Kabine. Der Herstellungsprozess muss mit Präzision durchgeführt werden, um sicherzustellen, dass die Kabine strukturell stabil ist und alle Komponenten ordnungsgemäß installiert sind.

3. Testen

Sobald die Kabine fertig ist, wird sie getestet, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Dazu gehört die Prüfung des Pulverzufuhrsystems, der Spritzpistole, des Aushärteofens und des Steuerungssystems. Außerdem wird die Kabine auf Dichtheit und ordnungsgemäße Erdung geprüft.

4. Installation

Sobald die Kabine die Tests bestanden hat, wird sie beim Kunden installiert. Der Installationsprozess umfasst das Aufstellen der Kabine am gewünschten Standort, den Anschluss an die erforderlichen Versorgungsleitungen und die Schulung des Personals des Kunden in der Bedienung und Wartung der Kabine.

5. Wartung

Automatische Pulverbeschichtungskabinen erfordern eine regelmäßige Wartung, um sicherzustellen, dass sie ordnungsgemäß funktionieren. Diese Wartung umfasst typischerweise die Reinigung der Kabine, die Überprüfung der Filter und die Kalibrierung des Steuerungssystems. Regelmäßige Wartung trägt dazu bei, die Lebensdauer der Kabine zu verlängern und Problemen vorzubeugen.

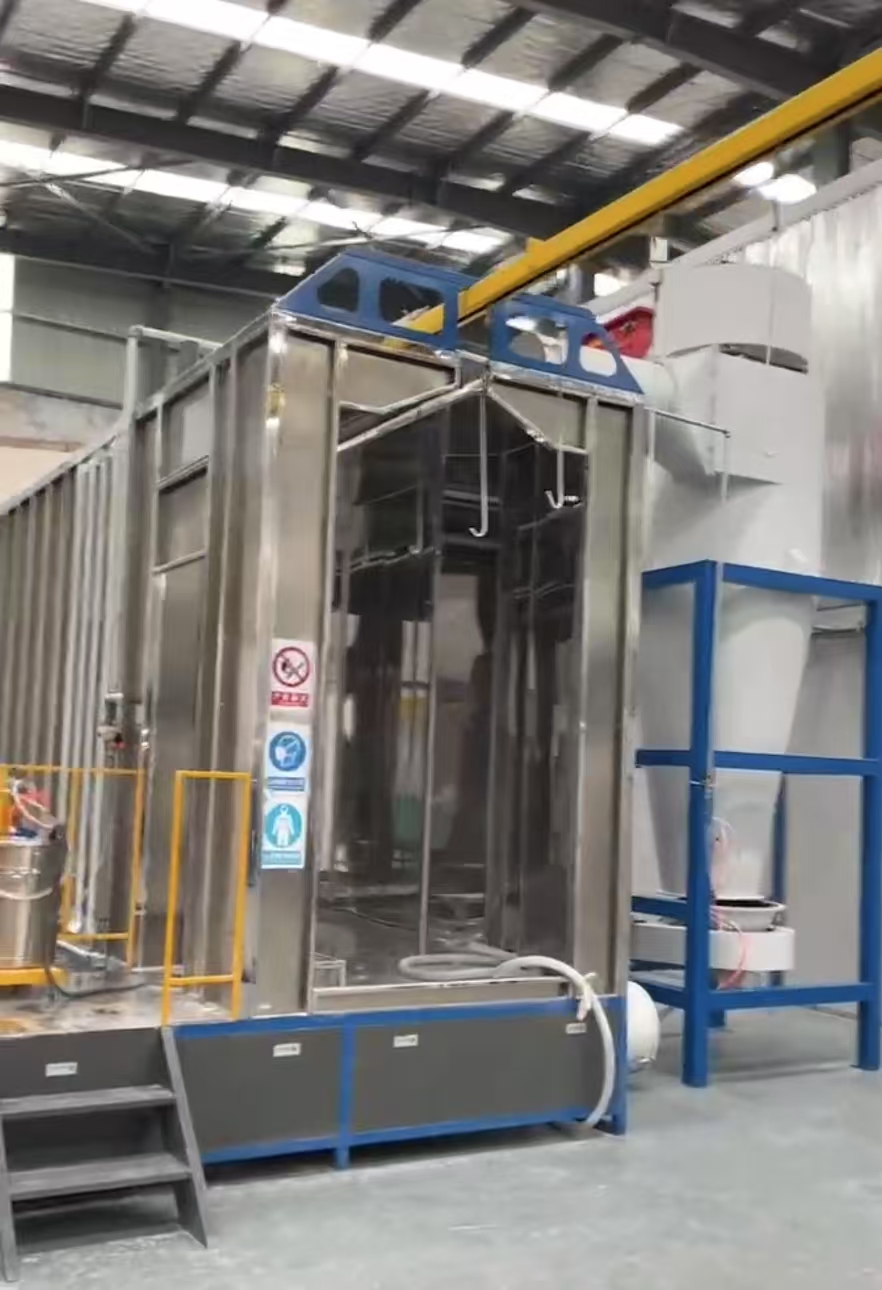

Der Schrank wird vor Ort befestigt und ermöglicht den manuellen und automatischen Farbauftrag von beiden Seiten. Der Rahmen des Schranks besteht aus 1,5–2 mm starkem AISI 304. Alle Teile des Lackierschranks werden hergestellt und zerlegt, mit Schrauben zusammengebaut und können bei Bedarf einfach demontiert werden.
